对讲监听报警系统-可视化对讲监听系统

2021-08-30

可视化对讲监听报警系统采用全网络化的组网架构,具备录音、监听对讲、一键报警、视频对讲、紧急呼叫、监管业务信息查询等功能,实现监狱干警与服刑人员信息交流,对狱内真实警情进行及时处置并对异常犯情进行监控,可进行录像录音管理,并按日期、时间自动生成音视频数据,方便后期查询和调取相关资料,预防狱内案件发生,提升监狱管理水平,降低监狱管理成本,提高监狱科技含量。

立足智慧监狱的发展要求,考虑设备未来的应用前景,针对传统监舍对讲一根网线一个 IP,广播一根网线一个 IP,电教一根网线一个 IP,升级为监舍安装智能壁挂,除了具备可视对讲、紧急报警等基础功能外,还能根据实际需求进行配置或定制开发相关功能软件,实现罪犯点名、教育改造、狱务公开、零花钱、自助服务、谈话预约、谈话评价以及综合查询等智能化狱政管理。

系统架构

系统主要由主机和分机组成。

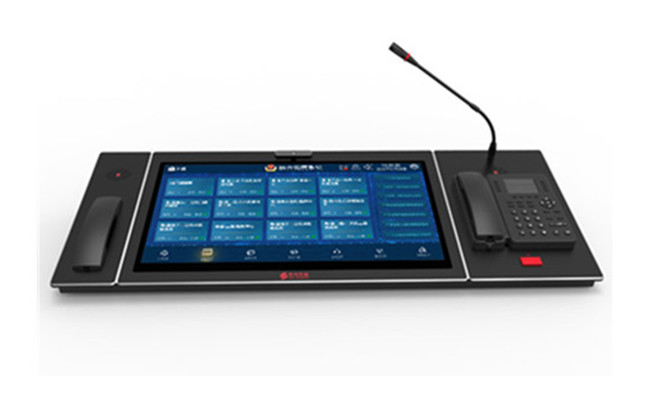

1. 一体化管理主机

一体化管理主机管理所有设备,分配用户对其赋予权限,管理音视频数据(报警音视频数据、启动对讲音视频数据等),提供广播源等主要功能;作为管理中心级别的用户,可具有系统最高权限,可使用系统全功能。
一体化管理主机

2. 智能终端主机

智能终端主机管理辖区范围的设备,分控中心设置辖区范围的广播源,分控中心级别的用户,使用辖区范围内的全功能。
智能终端主机

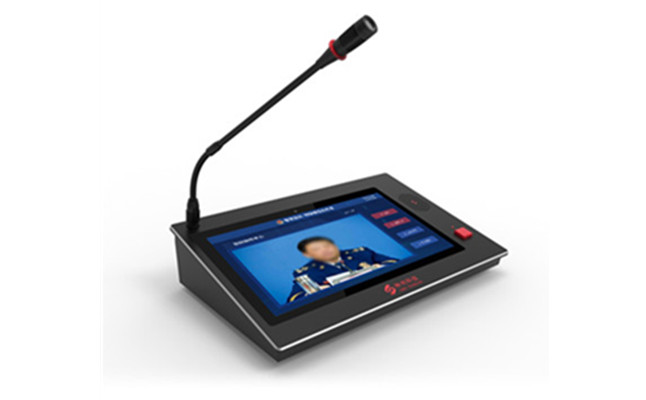

3. 可视化带麦主机

可视化带麦主机管理辖区范围的设备,干警值班室设置辖区范围的广播源,干警值班室级别的用户,使用辖区范围内的全功能,可与其他值班室的横向联动。
可视化带麦主机

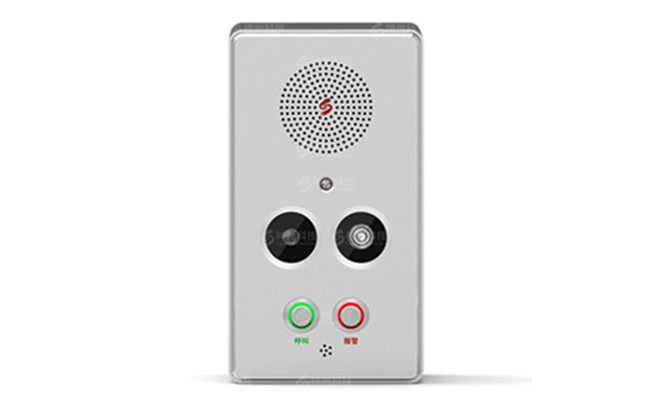

4. 可视化壁挂终端

可视化壁挂终端具有一键启动呼叫报警功能,直接免提通话,可视化对讲等功能。
可视化壁挂终端

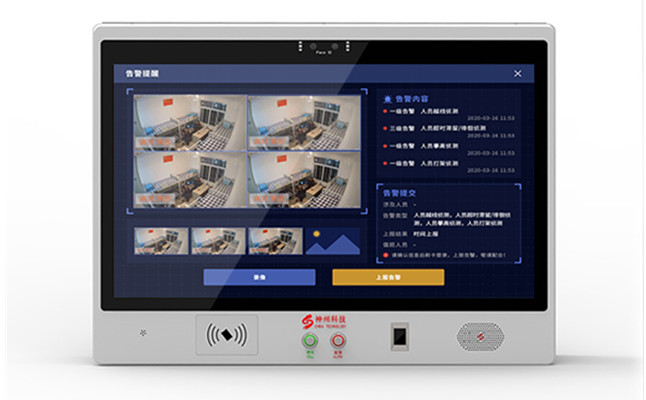

5. 智能可视化壁挂终端

智能可视化壁挂终端具有指纹识别功能、支持监视监听、可视对讲、紧急报警、语音广播、信息发布查询等基础功能外,具备软件定制化开发的运行环境。
智能可视化壁挂终端

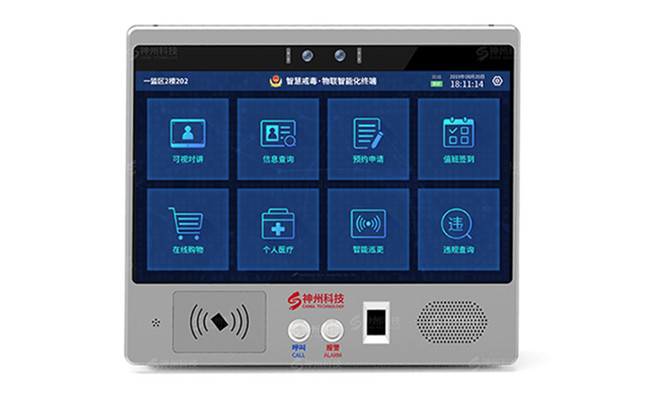

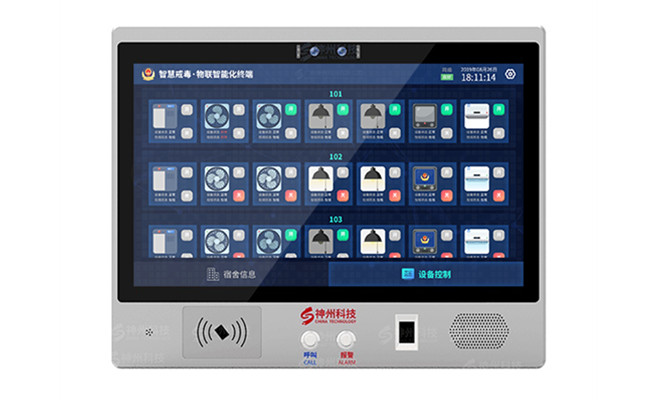

6. 监狱智能终端

监狱智能终端具有指纹识别功能、支持监视监听、可视对讲、紧急报警、语音广播、信息发布查询等基础功能外,具备软件定制化开发的运行环境。
监狱智能终端

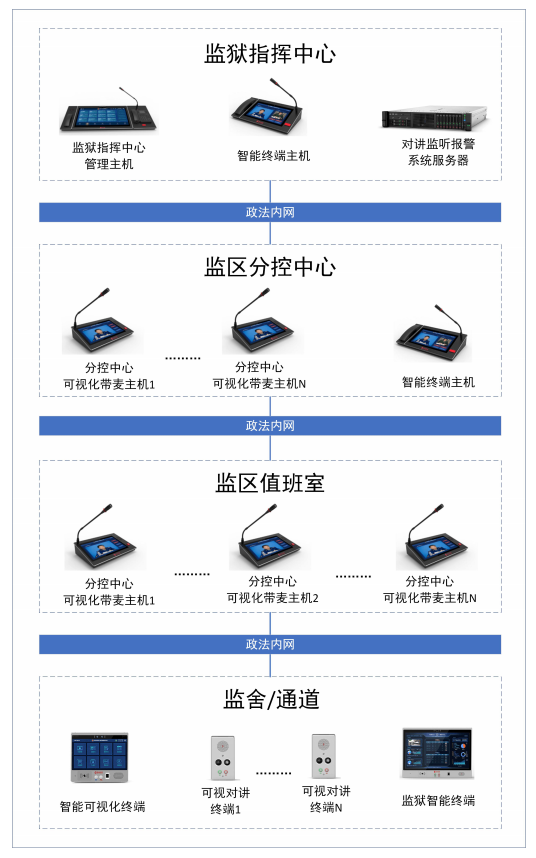

系统拓扑结构示意图如下所示:

系统拓扑结构示意图

传输系统设计

智能可视化壁挂终端、可视化对讲终端、一体化管理主机、智能终端主机、可视化带麦主机通过超五类屏蔽线接入到安防监控网,实现各级对讲主机与对讲分机之间的对讲监听。

控制系统设计

由智能可视化壁挂终端、可视化壁挂终端、一体化管理主机、智能终端主机、可视化带麦主机构成,主要实现双向呼叫、双向对讲、呼叫级别设置、广播功能、可视对讲监听、联动视频、联动报警、集中管理、存储功能、防拆报警以及回声消除等功能。

系统功能

1. 双向呼叫

任何一路终端按下呼叫按钮即可呼叫上级主机,此时终端可与上级主机进行双向通话对讲,如终端呼叫上级主机时自动接通后,而上级主机没有回答终端,则预设的时间内转入上一级寻呼主机处理。分控中心人员离岗时,系统自动转接到指挥中心或指定区域的对讲主机,确保对讲能及时、快速接听,并且具有自动接听、等待接听、手动接听等多种接听应答模式,以及具有对讲关机转接、占线转接、无应答转接、呼叫等待等多种转接模式。控制中心、分控值班室中的寻呼主机显示器上显示下属的对讲终端号码,通过拨号或点击相应的号码即可呼叫相应位置的对讲终端。

2. 双向对讲

呼叫响应后即可实现对讲交流,系统支持对讲终端与寻呼主机、寻呼主机与寻呼主机之间的全双工对讲。当收到对讲终端呼叫寻呼时,上级的主机有声音、文字、灯光提醒,可快速实现“一键应答”。

3. 呼叫级别

终端对讲可设置优先级别,高级别用户可以中止并插入低级别用户的对讲通话。最高权限管理员用户可以强行取消正在进行的任何通话。

4. 紧急呼叫

当服刑人员、巡逻警察或值班人员遇到问题需要上报时,可以通过终端上的紧急按钮进行呼叫和报警,报警信号优先处理。

5. 广播功能

主机和分控主机可管理对应所属的监舍终端进行全区广播、定时广播、消防广播;广播方式支持 mp3 文件广播、喊话广播和外接音源广播,实现对相关区域进行语音广播、教育语音播放等功能。在日常使用中可通过采用无人值守的方式自动为监舍的犯人远程定时播放相关内容,且广播不影响对讲、呼叫。

6. 可视对讲监听

寻呼主机可对可视化壁挂端进行无察觉地监听录音,当寻呼主机呼叫或对讲终端呼叫时通过安防综合管理平台自动将前端图像即时显示在客户端电脑和电视墙上,实现单向可视对讲功能。

7. 联动视频

当出现对讲事件时,系统通过安防综合管理平台可自动联动关联视频,弹出对讲双方的实时画面,可结合语音激励机制,自动切换图像画面,实现该功能需与视频监控系统进行对接。

8. 联动报警

当出现对讲报警事件时,报警信息自动上传管理平台,联动相关报警设备做好应急防范措施,如联动平台软件显示对讲状态、联动视频监控系统显示实时画面、联动声光报警器提示、联动电子地图定位等操作,可以有效的保证在此值班干警人员安全,并且可有效的配合干警人员工作,防止在押人员越狱行为的发生。可以在看管人员较少的情况下,有效地对全监狱内情况进行全面掌握,以便做出处置力量及时响应。实现该功能需与应急报警系统、视频监控系统、电子地图系统等进行对接。

9. 集中管理

系统可对呼叫、对讲、广播等进行日志记录,包括时间、分机号、是否是报警信息等,并可按时间、监舍等进行汇总统计管理、查询、分类、打印等。

10. 存储功能

支持终端本地存储与网络存储,可在系统平台中根据实际需要配置本地、网络存储策略(存储方式、存储时间、存储条件等)。所有终端支持音视频文件 SD卡本地存储与通过局域网实时自动上传至后台服务器存储,存储时间可根据用户需求设定,保存时间不少于 6 个月。

11. 防拆报警

当可视壁挂终端设备被暴力拆除时,自动向二级分控中心主机或三级值班室主机产生报警提示并上报安防综合管理平台。

12. 回声消除

可视化带麦主机与可视化壁挂终端之间进行免提通话,内置回声消除芯片,有效抑制回音及噪音,双方不会在听筒或扬声器中听到自己的声音。

13. 信息发布

智能终端主机可向智能可视化壁挂终端推送各种媒体节目资源,包括音频节目与视频节目,可推送文件节目也可推送实时直播节目。可以单独推送,多个推送,全部推送,也可分组推送。

14. 软件定制开发环境

智能终端采用主流操作系统(如,安卓等),预留未来开发软件的接口和运行环境,例如,罪犯点名、教育改造、狱务公开、零花钱、自助服务、谈话预约、谈话评价以及综合查询等智能化狱政管理软件或功能。

点位部署

具体设计应根据现场环境和现场情况确定,须符合 GB/T32625 的最新规定;

主要部署场景如下:

1. 一体化管理主机、智能终端主机、可视化带麦主机宜部署在指挥中心、分控中心、值班室、执勤岗、办公室等位置;

2. 智能可视化壁挂终端宜部署在监区内各寝室及宿舍走廊位置的门口旁距离地面 1.4 米处墙面;

3. 可视化壁挂终端宜部署在监区内各寝室及宿舍走廊位置的门口旁距离地面 1.4 米处墙。
